Технологическая цепь линии по производству шлакоблоков:

Склад сырья(гранитный отсев, отсев щебня, шлак, керамзит и т.д.) >> Бетоносмеситель (бетономешалка, растворосмеситель) >> Тележка(или лопаты) >> Установка производства блоков(типа Команч-34 или МЗ10) >> Ровная площадка(бетон, асфальт и т.д.) от 100м2 >> Склад готовой продукции.

Основные узлы линии по производству блоков - это установка производства блоков

• Составы бетонов, ГОСТы

• Добавки, модифицирующие свойства бетонов, ГОСТы (архив, WINRAR, 11 Кб)

Мы производим несколько видов станков для изготовления строительных блоков:

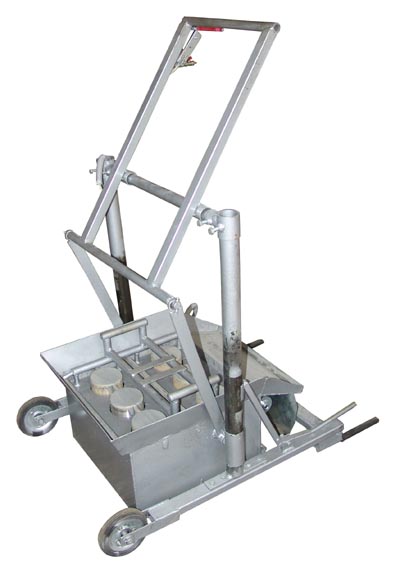

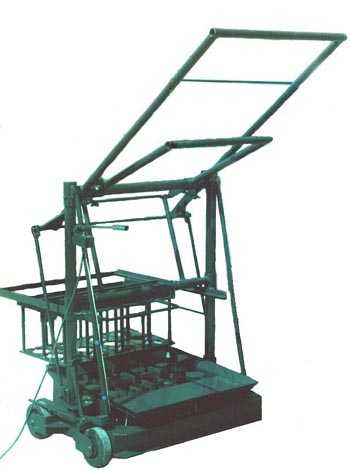

1. ПЕРЕДВИЖНАЯ УСТАНОВКА К-34 ДЛЯ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНЫХ БЛОКОВ

Предназначение:
Установка для изготовления строительных блоков предназначена для индустриального производства в условиях строительной площадки специализированных полигонах заводов железобетонных изделий или для частного производства при строительстве.

Устройство:
Установка состоит из следующих основных сборочных единиц: тележка, корпус нижний в сборе (матрица), рама верхняя (пуансонная) с выжимными элементами, связь верхняя, связь промежуточная, вибратор.

Принцип действия:
Рабочий цикл механизма производится следующим образом:
- включаются вибраторы;
- пуансонная рама выводится в верхнее положение и выжимные элементы сдвигаются вперед, готовая формовочная смесь подается в зону пустотообразователей и формы заполняются смесью до уровня приемного листа, время заполнения 30 секунд, при этом производится штыковка смеси в углах форм;
- вибраторы отключаются;
- выжимные элементы сдвигаются до упора в исходное положение и опускаются на разровненную поверхность уложенной в форму смеси при помощи Т - образного рычага;
- посредством специального рычага поднимают матрицу.

Техническая характеристика:
Тип устройства - безподдонный, передвижной.
Тип выпускаемой продукции - блоки строительные стеновые и перегородочные.
Габаритные размеры блоков, мм
длина - 390, 438, 490
ширина - 65, 90, 120, 138, 160, 190, 238, 288
высота - 88-.188....288
Производительность, шт. /час - 50...80
Площадь формы , мм
длина - 410....510
ширина - 600
Установленная мощность электропривода, Вт - 200...600
Напряжение питающей электросети, В - 220(380/36 под заказ)
Число оборотов, об / мин - 1370...2900
Габаритные размеры механизма , мм
длина - 1200
ширина - 830...980
высота - 1570
Масса, кг - 110...180 (Разборный вариант позволяет перевозить в л/автомобиле)

Цена Команч-34 стандарт - 700$.

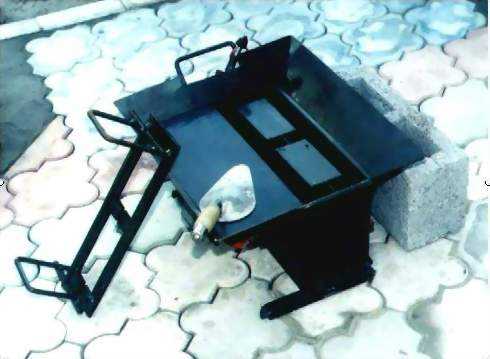

2. ВИБРОСТАНОК МАЛОГАБАРИТНЫЙ "МЕЧТА ЗАСТРОЙЩИКА" МЗ10

используется в мини-линиях по производству шлакоблоков или для индивидуального строителства.

Назначение:
Вибростанок - РУЧНАЯ МАЛОГАБАРИТНАЯ Установка для изготовления строительных блоков предназначена для частного производства в строительстве или личного применения частными застройщиками.

Устройство:
Установка состоит: корпус в сборе (матрица), безрамочный вариант МЗ-10б, специальные электровыключатели (и элементы пуска двигателя), амортизаторы, вибратор

Принцип действия:
Рабочий цикл механизма производится следующим образом:
- замес в бетоносмесителе жесткого бетона (водоцементное соотношение 0,5) максимального конуса без примесей (органических, глинистых и др.);
- загрузка станка;
- выравнивание уложенной смеси в МЗ-10б мастерком до нужного уровня, и если нужно при этом производится штыковка смеси в углах форм;
- при включенном вибраторе в течении от 20 до 60 секунд, в зависимости от качества бетона, это достигается опытным путём в процессе работы;
- вибратор отключается в момент подъёма станка;
- блок готов, - ...следующий!

Техническая характеристики:
Тип устройства - безподдонный, ручной.
Тип выпускаемой продукции - блоки строительные
Производительность, шт./час - 30...70
Установленная мощность электропривода, Вт - 150
Напряжение питающей электросети, В - 220 однофазная бытовая
Число оборотов, об / мин - 3000
Габаритные размеры механизма, мм
длина - 350...600
ширина - 240...440
высота - 200...350
Масса, кг - 15...28 (можно перевозить в багажнике л/автомобиля до 3 станков)

Цена - 170$ (без доставки) и 210$ с доставкой по СНГ

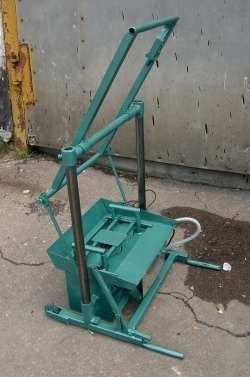

Фото 1 ИКС:

Фото станка:

---
