Оборудование и технологии производства полистиролбетона

Оборудование и технологии производства полистиролбетона

Два подхода к производству пенобетона

Основная проблема — это распределение шарика по вертикали в блоке и смачивание его поверхности (т.е. удержание в смеси), существуют два пути: 1 — создать среду, близкую по весовым характеристикам полистиролу и 2 — смочить поверхность шарика, тем самым придать ему отрицательную плавучесть за счет прилипших частиц цемента и песка.

Это возможно сделать так, в первом случае вводя ПС шарики в пенобетонную смесь, воздушнопузырьковая смесь из пеногенератора смешивается (принудительно) с ПС и, добавляя в смеситель-активатор цемент и песок, получаем ППСБ нужной марки (от 280 до 600 и выше).

Для 2го случая можно получить ПСБ, вымешивая в смесителе-активаторе ПС шарик с цементом, водой и песком по специальной методике введением спец. модификатора, шарик как бы вклеивается по всему объему смеси. Пеногенератор и пенообразователь в данном случае не нужны.

Получается известный продукт — «теплый пол». Марки от 250 до 800.

Для обеих технологий мы предлагаем различное оборудование, отличается ценой и производительностью.

ПБС-300

ПБС-300 (бункер 0,3 м³) ценой 13500 грн. Производительность — 1,5 м³/час

Состав:

  1. Смеситель
  2. Пеногенератор
  3. 1 форма на 8 стеновых блоков (200×300×600 мм)

Отличается ручной загрузкой и выгрузкой. Фото прилагается.

ПБУ-300

ПБУ-300 (бункер 0,3 м³) цена — 24000 грн. Производительность — 2 м³/час
Состав:

  1. смеситель (герметичный)
  2. пеногенератор

Установка мобильная. Выгрузка автоматизирована (барическая — созданием избыточного давления в смесителе) по шлангу 50 мм по горизонтали до 50 м, по вертикали до 30 м

ПБУ-600

ПБУ-600 (бункер 0,6 м³), то же что и ПБУ-300,только на раме.
Производительность до 4 м³/час. Цена — 35000 грн.

ПБУ-1000

ПБУ-1000 (бункер 1 м³), то же что и ПБУ-300, только на раме. Производительность до 6 м³/час. Цена —40000 грн.

К каждому комплекту необходимо купить компрессор производительностью 500-700 л/мин, давлением 5-7 атм. (стоимость компрессора около 2500-5000 грн.).

Формирование блоков пенобетона

Основная проблема всех установок — это как придать смеси товарный вид, т.е. или проливать в готовые формы, или делать блоки-заготовки больших размеров и их резать в заданный размер. На данный момент мы выпускаем 2 типа форм — 0,29 м³ (8 стеновых блоков) стоимостью 1600 грн и 1 м³ (27 стеновых / 54 простеночных блока) — 5400 грн.

Для нормальной работы минимального комплекта ПБС-300 Вам необходимо 5 форм в час, соответственно — 40 в смену, учитывая, что распалубку формы для выемки блока можно производить через 1 сутки, то нужно еще 20 форм для 1/2 следующих суток (при односменной работе). Итого в постоянном обороте будет находиться 60 форм по 0,29 м³ общей стоимостью 96000 грн.

По сравнению со стоимостью оборудования — это 7-кратное увеличение вложенных средств, еще большее превышение для форм 1 м³.

Поэтому мы разработали и изготавливаем резательный комплекс SAW-5, способный делать любой блок (до 5 м³/час). Фото прилагается. Его стоимость — 50 000 грн., ящики для заливки заготовок размером 600×950×1050 продаются отдельно, и несоизмеримо дешевле форм — 1300 грн. 1 шт. (2 шт. = 1,2 м³), Вы их можете заказывать у своих постоянных поставщиков и коллег. Их необходимо 30 шт. (39 000 грн).

Итого = 89 000 грн., при возможности резать блок по размерам заказчика, и довольно долговечной работе ящиков по сравнению с формами.

Расчет себестоимости пеноблока

Просчитаем саму смесь на примере ППСБ марки 280-340 1 м³:
Вода: 100 л = 0,30 грн.
Пена: 500 л (130 гр. ПО протеин цена 28 грн/кг) = 3,64 грн.
ПСВ-С: 0,85 м³ (возможно использование дробленки) 13 кг = 140 грн.
Цемент: 300 кг = 216 грн.
Песок: 0 кг
Добавка: 0,2% цемента 600 гр. (20 грн/1 кг) Мапепласт (Италия) = 12 грн.

Итого = 231,94 + 140/27 блоков = 13,8 грн. блок размером 200×300×600 мм

Для изготовления ПСБ марки 300
Вода: 100 л = 0,30 грн.
ПСВ-С: 0,85м³ 13 кг. = 140 грн.
Цемент: 300 кг = 216 грн.
Модификатор: 0,9 кг. = 18 грн.

Итого = 234,3 грн. + ПСВ для него Вам не нужно покупать Пеногенератор, можем исключить из комплекта и смеситель с 1-й формой будет стоит 10 000 грн. (ПБС-300) 20 000 грн. (ПБУ-300).

Для пролива «теплых полов», мы рекомендуем установку ПБУ-300 (мобильная), за счет выгрузки под давлением по трубопроводу и подачи смеси непосредственно на объект (в опалубку), закончив работу по строительству сооружений, Вы у себя займетесь изготовлением блоков для реализации.

Предлагаемое оборудование успешно работает на территории Украины, во всех климатических поясах и дало хорошие показатели и отзывы.

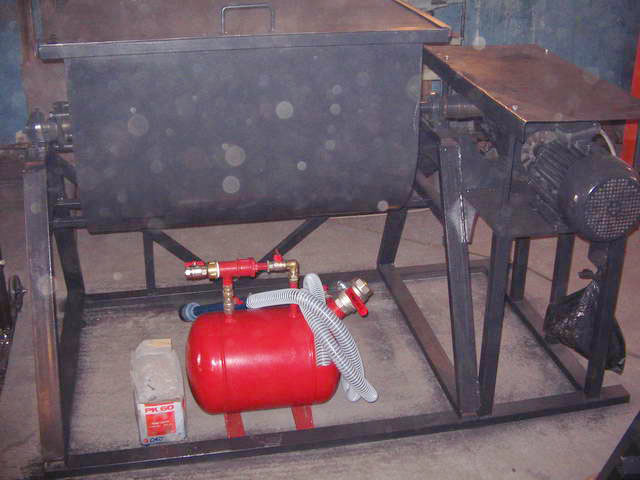

Установка ПБС-300



Состав комплекта ПБС-300

Пеногенератор

Производительность: 200 л/мин
Расход воздуха: 0,15 м.куб
Объем резервуара: 25 л
Вес: 15 кг

Бункер-мешалка

Объем рабочей области: 280 л
Производительность не менее: 2 м.куб/ч
Установленная мощность: 2,2 кВт
Высота загрузки: 1,2 м
Масса: 300 кг

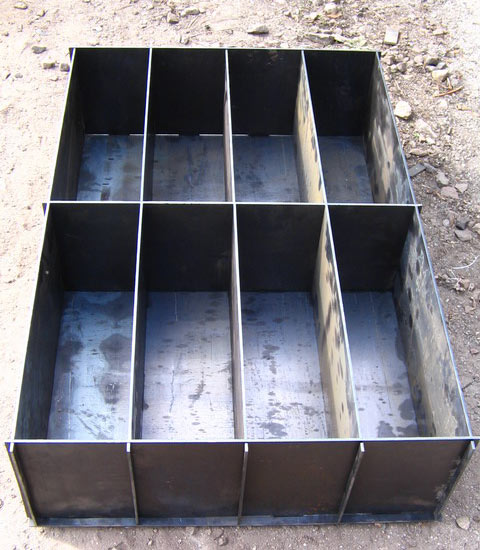

Форма для заливки блоков — 0,29 м.куб

Размеры стенового блока 200×300×600 мм.

Стоимость комплекта ПБС-300 (без компрессора) — 13500 грн., поставка на условиях самовывоза в течении 15 рабочих дней с момента 100% предоплаты.

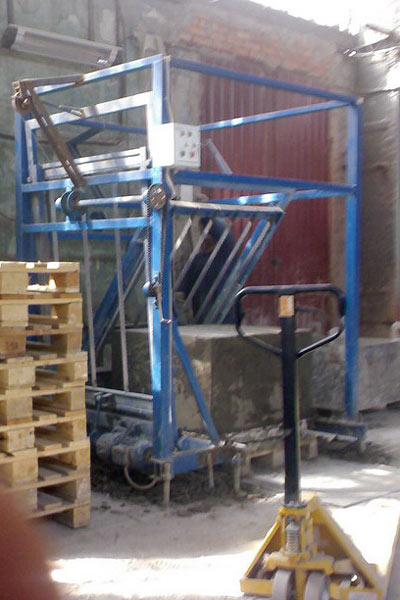

Оборудование по резке пенобетона SAW5

Предлагаем следующее оборудование для производства пеноблоков (пенобетона, пенополистиролбетона, полистиролбетона, газобетона) различного размера от 50×50×300 до 1000×1000×800 (изменяется с шагом 50 мм) как стеновые так и другие блоки из ячеистого бетона.

Комлекс одновременно разрезает массив и торцует его. Отходы от резки перерабатываются как сырье для пенобетона.

Резка пенобетона осуществляется в двух плоскостях пилами с возможностью выбора габарита блока перестановкой пил в рамке. Точность реза ±2 мм. по сырому (1…1,5 суток) блоку. Резка сухого пеноблока возможна, но уменьшается время наработки пил до износа. В среднем комплекта пил хватает на 500-700 м³ пеноблоков.

Можно разрезать газобетон и получать готовые блоки для строительства. Резка керамзитобетона и тротуарной плитки допускается только по сырому блоку (время сушки зависит от цемента и добавок). Это достигается сменой пил (уменьшением/увеличением шага зуба пилы).

Граница реза гладкая, без видимых открытых пор (зависит от качества пенообразователя), структура и прочностные характеристики блока не изменяются. Установка монтируется как на анкерные болты, так и напольно. Требования по площадям соответствуют нормам по заводам ЖБИ.

Разборные формы для первоначальной заливки изготавливаются отдельно по желанию заказчика.

Рекомендуется подавать на резку блок-заготовку размерами 1050×950×600 мм, возможна резка и любых других заготовок. После разрезки готовые блоки на поддоне подаются на сушку-отлежку.

Стоимость с пусконаладочными работами, обучением и технологией, без форм загрузки и выгрузки и поддонов 50 000 грн. Поставка на условиях самовывоза в течении 15 рабочих дней с момента 100% предоплаты.

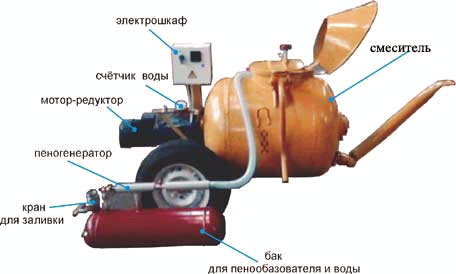

Установка ПБУ-300

Предлагаем следующее оборудование для производства пенобетонной смеси и выгрузки под давлением по рукаву Ø50 мм по горизонтали до 60 м, по вертикали до 30 м.

Предназначение установки ПБУ-300 — производство пенобетонной смеси.

Состав комплекта ПБУ-300

Пеногенератор — 1 шт.
Смеситель — 1 шт.

Технические характеристики оборудования

Технические характеристики оборудования
Объем рабочей ёмкости не менее 300 л
Производительность не менее 2 м³/ч
Производительность пеногенератора 250 л./мин.
Рабочее давление воздуха не более 0,5 МПа
Расход сжатого воздуха не более 0,5 м³/мин
Установленная мощность не более 2,2-7,5 кВт
Высота загрузки не более 1000 мм
Масса не более 500 кг
Цена 24 000 грн.

Стоимость 24 000 грн. включает в себя пусконаладочные работы, обучение и технологию, не включает компрессор.

Условия поставки: поставка на условиях самовывоза в течении 15 рабочих дней с момента 100% предоплаты.

Также предлагается оборудование для производства пенобетона производительностью 4-6 м³/час по индивидуальному заказу, а также формы для заливки блоков 200×300×600/100×300×600 (ГОСТ) емкостью 1 м³ (27 и 54 блока соответственно).


С уважением, Пирогов Александр
Телефоны: +380505121194
+380674391999

Технические характеристики вальцов для гибки металла

Длина валков: 1200 мм
Высота: 950 мм
Ширина: 930 мм
Длина: 1500 мм
Диаметр валков: 70 мм
Мощность двигателя: 0,75…1,1 кВт
Макс. толщина скатываемого листа: 2 мм
Минимальный диаметр: 200 мм
Макс. диаметр скатываемого прута: 12 мм
Цена: 2200$

Применение вальцов для гибки металла

Применение: гибка, скатывание листового металла в цилиндры, скатывание металлического прута в кольцо и т.д.
